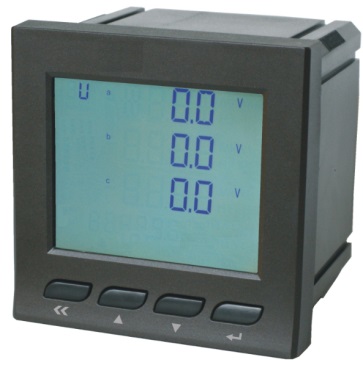

RTPD-301系列電力儀表
概述
RTPD-301系列的智能電力監控儀表可以很好的解決電力系統中電能監控方案，可以直接替代常規的電力監控裝置、變送器、測量儀表、電需量統計裝置、報警裝置、電能質量分析儀等。同時該系列的多功電力儀表可選配環境溫濕度的測量和調節功能，也非常適應環境監控。該系統儀表帶有RS485通訊接口，并且通訊接口采用模塊化設計，可以根據客戶的需求靈活的配置。
技術特點
功能強大，帶有測量和控制功能：可測量、顯示、便送所有的電力參數和電量，同時可監測和調節環境溫濕度，具有開關量輸入、事件記錄功能、帶有大容量的繼電器可根據用戶的需要完成各種報警或越限功能保護。
有豐富的模塊化設計的通訊接口，可根據客戶的需求靈活的選擇通訊方式，并帶有Modbus、DL/T 645、IEC1107等多種規約，可供用戶自由的選擇。
儀表可靠性高，質量穩定。采用先進的交流采樣及數字濾波技術設計，具有較強的抗干擾能力；寬范圍交/直流通用電源，適合多種復雜環境和惡劣場所。
使用方便，方案設計簡單。適用于所有電壓等級及各種接線方式，標準化的外形尺寸，布線、安裝及為方便。
產品系列分布廣，適用于從監控電流到綜合監控的所有復雜應用。
技術參數
執行標準：GB/T22264-2008；
精度等級：電流、電壓0.2S級，有功0.5S級，無功1.0S級；
電源：AC85~265V DC110V~350V
工頻耐壓：AC2kV/min~1mA輸入-輸出-電源；
絕緣電阻：>50MΩ；
輸入范圍：電流AC0~5A，電壓AC0~220V，頻率50/60Hz；
過載能力：電流電壓1.2倍/連續，電流10倍/1秒；
通訊規約：RS485端口/MODBUS-RTU協議；
繼電器輸出：250VAC/5A,30VDC/5A；
開關量輸入：無緣干接點輸入；
4~20mA模擬量輸出：最大負載電阻300歐姆，分辨率12bit；
電能脈沖輸出：脈沖常數默認3200imp/Kwh；
工作環境：-40~70℃，5~95%無凝露；
儲存環境：-50~85℃，5~95%無凝露。
產品尺寸
單相表尺寸表：|
外形尺寸代碼 |
面框尺寸（mm） |
開孔尺寸（mm） |
儀表深度（mm） |
|
01 |
48×48 |
45×45 |
80 |
|
02 |
72×72 |
67×67 |
80 |
|
03 |
96×48 |
91×45 |
80 |
|
04 |
96×96 |
91×91 |
85 |
三相表尺寸表：
|
外形尺寸代碼 |
面框尺寸（mm） |
開孔尺寸（mm） |
儀表深度（mm） |
|
01 |
48×48 |
45×45 |
80 |
|
02 |
72×72 |
67×67 |
80 |
|
04 |
96×96 |
91×91 |
85 |
|
05 |
80×80 |
76×76 |
80 |
產品選型
1.公司代碼；
2.電力儀表代碼；
3.顯示方式：A——數碼管顯示；B——液晶顯示；
4.功能代碼：I——單相電流表；
U——單相電壓表；
P——單相功率表（電壓、電流、有/無功功率、視在功率、功率因數）；
Z——單相綜合表（電壓、電流、有功/無功功率、視在功率、功率因數、有功/無功電能）；
I3——三相電流表；
U3——三相電壓表；
P3——三相功率表（電壓、電流、有功/無功功率、視在功率、功率因數）；
Z3——三相綜合表（電壓、電流、有功/無功功率、視在功率、功率因數、有功/無功電能））；
Z3(H)——多功能電力監測儀（支持31次諧波分析、支持復費率統計功能，僅支持液晶顯示）；
5.外形尺寸：01——外形尺寸48×48； 02——外形尺寸72×72；03——外形尺寸96×48；
04——外形尺寸96×96； 05——外形尺寸80×80；
6.繼電器輸出路數：D1表示1路繼電器輸出；D0表示不選配；
7.開關量輸入路數：I1表示1路開關量輸入；I0表示不選配；
8.模擬量輸出路數：A1表示1路模擬量輸出；A0表示不選配；
9.電能脈沖輸出功能：M表示選配脈沖輸出；不選配則省略（單相表不可配置）；
10.通訊接口：S表示帶有RS485通訊口；不選配則省略。
